परिशुद्धता मशीनिंग सीएनसी वर्टिकल खराद

सीएनसी ऊर्ध्वाधर खराद एक उच्च परिशुद्धता और उच्च दक्षता यांत्रिक प्रसंस्करण उपकरण है, जिसका व्यापक रूप से विभिन्न परिशुद्धता यांत्रिक भागों के प्रसंस्करण और विनिर्माण प्रक्रिया में उपयोग किया जाता है।

जांच भेजें

उत्पाद का परिचय

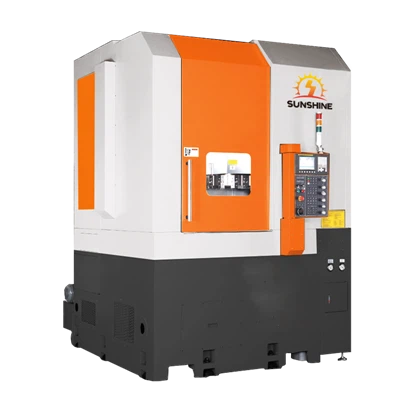

प्रेसिजन मशीनिंग सीएनसी वर्टिकल लेथ एक उन्नत मशीन टूल उपकरण है जो कंप्यूटर प्रौद्योगिकी, स्वचालन नियंत्रण प्रौद्योगिकी और सटीक माप प्रौद्योगिकी को एकीकृत करता है। यह कुशल और सटीक प्रसंस्करण प्राप्त कर सकता है और विमानन, ऑटोमोबाइल और मशीनरी जैसे कई क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

1. उच्च परिशुद्धता: सीएनसी ऊर्ध्वाधर खराद अत्यंत उच्च परिशुद्धता के साथ एक सर्वो प्रणाली द्वारा नियंत्रित किया जाता है। यह विचलन की भविष्यवाणी कर सकता है और प्रसंस्करण सटीकता की स्थिरता सुनिश्चित करने के लिए स्वचालित रूप से समायोजित कर सकता है।
2. उच्च दक्षता: सीएनसी ऊर्ध्वाधर खराद बिजली रुकावट के बिना प्रसंस्करण जारी रख सकते हैं, और एक समय में कई प्रक्रियाओं का एहसास कर सकते हैं, प्रसंस्करण चक्र को बहुत छोटा कर सकते हैं और उत्पादन दक्षता में सुधार कर सकते हैं।
3. स्वचालन की उच्च डिग्री: सीएनसी ऊर्ध्वाधर खराद एक अत्यधिक स्वचालित प्रक्रिया के माध्यम से प्रसंस्करण प्रक्रिया के स्वचालन का एहसास करते हैं, मानव संसाधनों की बचत करते हैं, मैनुअल ऑपरेशन त्रुटियों की संभावना को कम करते हैं, और उत्पादन उपज में सुधार करते हैं।
4. अनुप्रयोगों की विस्तृत श्रृंखला: सीएनसी ऊर्ध्वाधर खराद विभिन्न क्षेत्रों की प्रसंस्करण आवश्यकताओं को पूरा करने के लिए विभिन्न जटिल आकार के वर्कपीस के प्रसंस्करण के लिए उपयुक्त हैं।

संक्षेप में, परिशुद्धता मशीनिंग सीएनसी ऊर्ध्वाधर खराद आधुनिक विनिर्माण में एक अपरिहार्य और महत्वपूर्ण उपकरण है। इसमें उच्च परिशुद्धता, उच्च दक्षता और स्वचालन की उच्च डिग्री जैसी महत्वपूर्ण विशेषताएं हैं, और कई क्षेत्रों में एक महत्वपूर्ण भूमिका निभाता है।

विनिर्देश		इकाई	वीटीसी50	वीटीसी60	वीटीसी70	वीटीसी80ए	वीटीसी100ए
आघात	एक्स अक्ष	मिमी	500	425	700	670	850
आघात	Z अक्ष	मिमी	0-500	90-690	0-850	170-1020	0-1000
संसाधन क्षमता	अधिकतम घूर्णन व्यास	मिमी	φ650	φ650	φ800	φ1000	φ1200
	अधिकतम मोड़ व्यास	मिमी	φ500	φ600	φ700	φ800	φ1000
	अधिकतम मोड़ ऊंचाई	मिमी	500	600	850	850	1000
धुरा	स्पिंडल स्पीड	आरपीएम	100-1000	100-1000	100-800	100-800	100-800
	स्पिंडल मोटर शक्ति	किलोवाट	15	18.5	22	22	22
	स्पिंडल व्यास	मिमी	φ130	φ160	φ160	φ180	φ200
हाइड्रोलिक चक + उपकरण बुर्ज	चक मॉडल	हाइड्रोलिक चक
	व्यास	इंच	15"	18"	21"	24"	32"
	बुर्ज स्टेशन		चार कार्यस्थान/ आठ कार्यस्थान	चार कार्यस्थान/ आठ कार्यस्थान	चार कार्यस्थान/ आठ कार्यस्थान	चार कार्यस्थान/ आठ कार्यस्थान 4工位/8公位	चार कार्यस्थान/ आठ कार्यस्थान 4工位/8公位
मार्गदर्शक	एक्स-अक्ष रोलिंग रैखिक गाइड		2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 55 मिमी
मार्गदर्शक	Z अक्ष रोलिंग रैखिक गाइड		2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 45 मिमी	2 टुकड़े, चौड़ाई 55 मिमी	2 टुकड़े, चौड़ाई 55 मिमी	2 टुकड़े, चौड़ाई 55 मिमी
सीएनसी प्रणाली	मानक विन्यास		जीएसके	जीएसके	जीएसके	जीएसके	जीएसके
शीतलन प्रणाली	शीतलन मोटर	W	450+750	450+750	750+1.2 किलोवाट	750+1.2 किलोवाट	750+1.2 किलोवाट
शीतलन प्रणाली	पंप आउटपुट	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
शुद्धता	repeatability	मिमी	±0.003	±0.003	±0.003	±0.005	±0.005
	स्थिति सटीकता	मिमी	±0.06	±0.06	±0.06	±0.08	±0.08
	सबसे छोटी पोजिशनिंग इकाई	मिमी	0.001	0.001	0.001	0.001	0.001
वजन और आयाम	आयाम (लगभग)	मिमी	2100×2500×2750मिमी	2200×2050×2910मिमी	2400×2100×3200मिमी	2400×2100×3600मिमी	3100×2650×3700मिमी
वजन और आयाम	सकल वजन (लगभग)	किलोग्राम	5500	7500	8000	9000	13500
